GID型系列電動高真空蝶閥采用回轉型電動、電子調節(jié)式閥門驅動裝置，可以通過外接電源的切換(用手動轉位開關或電腦控制)或外部輸入信號，來實現閥門開、關或中間位置的控制，從而達到接通或切斷真空管路中氣流的目的。
適用的工作介質為空氣和非腐蝕性氣體。
電動高真空蝶閥主要技術性能
|
適用范圍： |
105～1.3×10-4Pa |
|
閥門漏率： |
≤1.3×10-4Pa.L/S. |
|
適用溫度： |
-25～+80℃(丁腈橡膠) |
|
電源： |
220V/50Hz |
|
安裝方向： |
任意 |
電動高真空蝶閥主要零件材料
閥體、閥蓋、閥桿：碳鋼或不銹鋼
密封件：丁腈橡膠、氟橡膠。

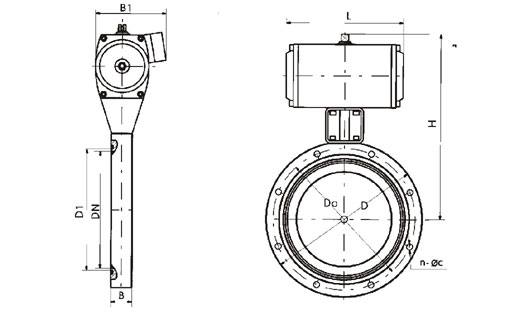

電動高真空蝶閥外形及連接尺寸(mm)(JB919)
型號
DN
D
Do
D1
B
H
B1
L
n-φc
GID-40
40
85
70
44
22
162
90
104
4-φ7
GID-50
50
110
90
55
22
175
90
104
4-φ7
GID-65
65
125
105
70
26
198
102
140
4-φ9
GID-80
80
145
125
85
30
208
102
140
4-φ9
GID-100
100
170
145
105
30
220
102
140
4-φ12
GID-150
150
220
195
156
35
272
115
164
8-φ12
GID-200
200
275
250
208
40
330
205
190
8-φ12
GID-250
250
330
300
258
45
335
205
190
8-φ14
GID-300
300
380
350
308
55
426
152
247
8-φ14
GID-400
400
500
465
410
60
520
180
308
8-φ18
GID-500
500
600
565
510
80
643
220
378
12-φ18
GID-600
600
710
670
610
100
760
270
524
12-φ21
GID-800
800
920
815
815
130
962
320
648
20-φ21
GID-1200
1200
1440
1280
1280
150
1360
385
1480
36-φ19
中國.上玉集團有限公司是專業(yè)生產真空蝶閥的廠家，電動真空蝶閥訂貨須知：
一、①電動真空蝶閥產品名稱與型號②電動真空蝶閥口徑③電動真空蝶閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的電動真空蝶閥型號，請按電動真空蝶閥型號直接向我公司銷售部訂購。
三、當使用的場合非常重要或環(huán)境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們上玉集團的專家為您審核把關。
感謝您訪問上玉集團公司網站，如有任何疑問您可以撥打我們的全國熱線電話:400-887-6587,我們一定會盡心盡力為您提供優(yōu)質的服務。
