規格說明：
閥門功能：三通
工作壓力：1.6Mpa
控制壓力：0.4-O.6Mpa
介制溫度：-10℃- +200℃
適用介質：中性氣體和液體
氣控接口： 1/8"
閥體材料：304不銹鋼
密封材料：聚四氟乙烯
活塞密封材料：氟橡膠
|

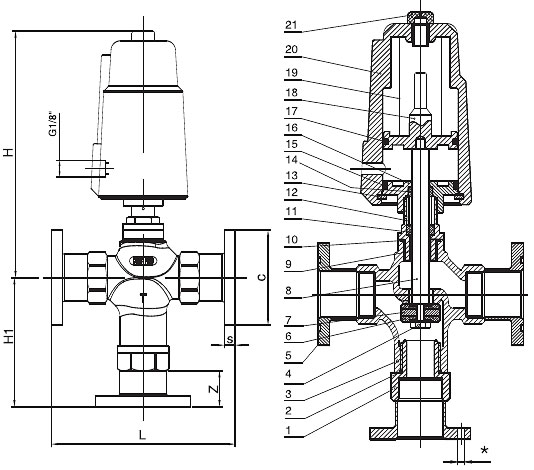

外形尺寸 |
|
DN |
H |
H1 |
L |
S |
C |
* |
訂貨號 |
|
15 |
172 |
78 |
139 |
16 |
95 |
14x4 |
MT 3935905F-15 |
|
20 |
172 |
79 |
141 |
16 |
105 |
14x4 |
MT 3935905F-20 |
|
25 |
180 |
100 |
159 |
18 |
115 |
14x4 |
MT 3935905F-25 |
|
32 |
232 |
122 |
195 |
18 |
135 |
16x4 |
MT 3935908F-32 |
|
40 |
232 |
122 |
195 |
20 |
145 |
18x4 |
MT 3935908F-40 |
|
部分列表 |
|
1閥帽 |
8閥桿 |
15O型圈 |
|
2密封環 |
9連接件 |
16氣缸蓋 |
|
3閥體 |
10密封環 |
17O型圈 |
|
4鎖緊螺母 |
11V型填料 |
18活塞 |
|
5墊片 |
12彈簧 |
19彈簧 |
|
6密封墊片 |
13擋圈 |
20氣缸 |
|
7閥盤 |
14V型填料 |
21觀察窗 |
中國.上玉集團有限公司是專業生產氣動角座閥的廠家，氣動三通閥(法蘭)訂貨須知：
一、①氣動三通閥(法蘭)產品名稱與型號②氣動三通閥(法蘭)口徑③氣動三通閥(法蘭)是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的氣動三通閥(法蘭)型號，請按氣動三通閥(法蘭)型號直接向我公司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們上玉集團的專家為您審核把關。
